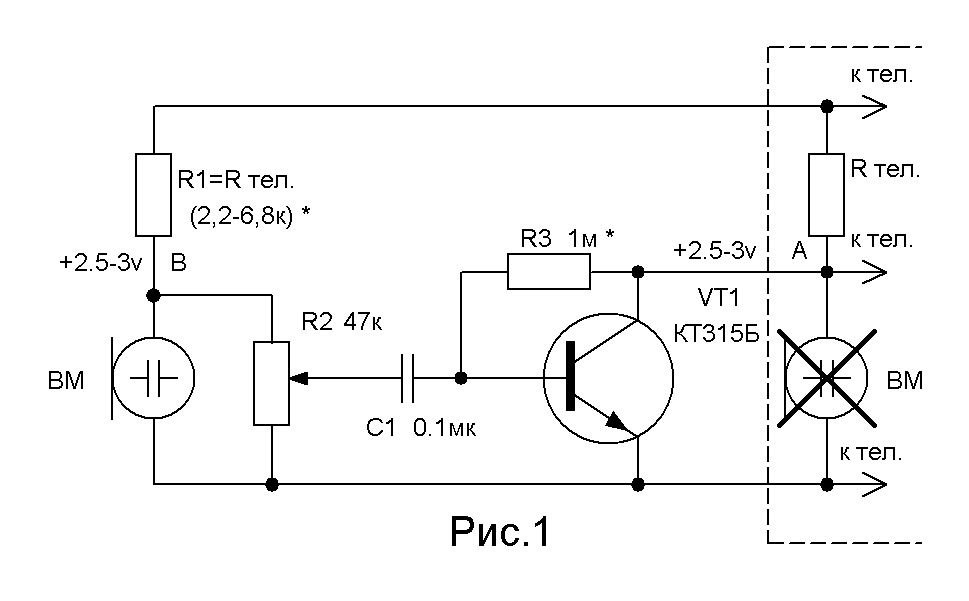

В последнее время получили широкое распространение импортные телефоны с кнопочным набором номера. Несмотря на хороший дизайн и удобство пользования, очень часто эти телефоны имеют существенный недостаток – очень низкая чувствительность микрофона. В основном это касается дешевых китайских аппаратов, однако иногда встречается и в более дорогих телефонах. Проверка показала, что по амплитуде звукового напряжения в линии они часто уступают даже обычным телефонным аппаратам с угольным микрофоном. В этом есть две причины, одна из них – предельно простая схема разговорного узла, и, как следствие, малый коэффициент усиления цепи микрофона. Вторая, более существенная причина – плохое качество электретных микрофонов. Так, из десяти проверенных экземпляров только один оказался отличного качества, все остальные обладали очень низкой чувствительностью. Такие же микрофоны применяются в импортных магнитолах, их можно применять и в телефонах, однако проверка показала, что они не лучшего качества. Из этой ситуации есть простой выход – добавить еще один каскад усиления в цепи микрофона. Схема (рис.1) собирается навесным монтажом непосредственно на печатной плате телефона.

Сначала при поднятой трубке телефона измеряют напряжение на электретном микрофоне в точке А. Обычно это 2,5 – 3v. Затем микрофон отключают (предварительно отключив телефон от линии), подключают транзистор VT1, и подбором резистора R3 добиваются такого же напряжения в этой точке. Подключив микрофон к R1, измеряют напряжение в точке В. Оно также должно быть в пределах 2,5-3v (при подключении микрофона необходимо соблюдать полярность). Если взять R1 равным Rтел., подбор R1 не потребуется. Подстроечным резистором R2 добиваются устранения акустической связи между телефоном и микрофоном, уменьшая избыток усиления. При наличии высокочастотных наводок на микрофон можно параллельно микрофону подключить конденсатор 1500 – 2200пф. Переделанный таким образом разговорный узел даже при плохом микрофоне прекрасно работал, имея даже запас по усилению.

Виктор Кандауров

Радиолюбитель №7,2009г.,с.55
