В лаборатории многих радиолюбителей имеются частотомеры. В то же время иногда возникает необходимость проверить работоспособность или частоту кварцевого резонатора. В этом поможет предлагаемая несложная приставка к частотомеру. Кроме того, появляется возможность проверки катушек индуктивности и емкости конденсаторов, или же превратить частотомер в генератор сигналов с цифровой индикацией.

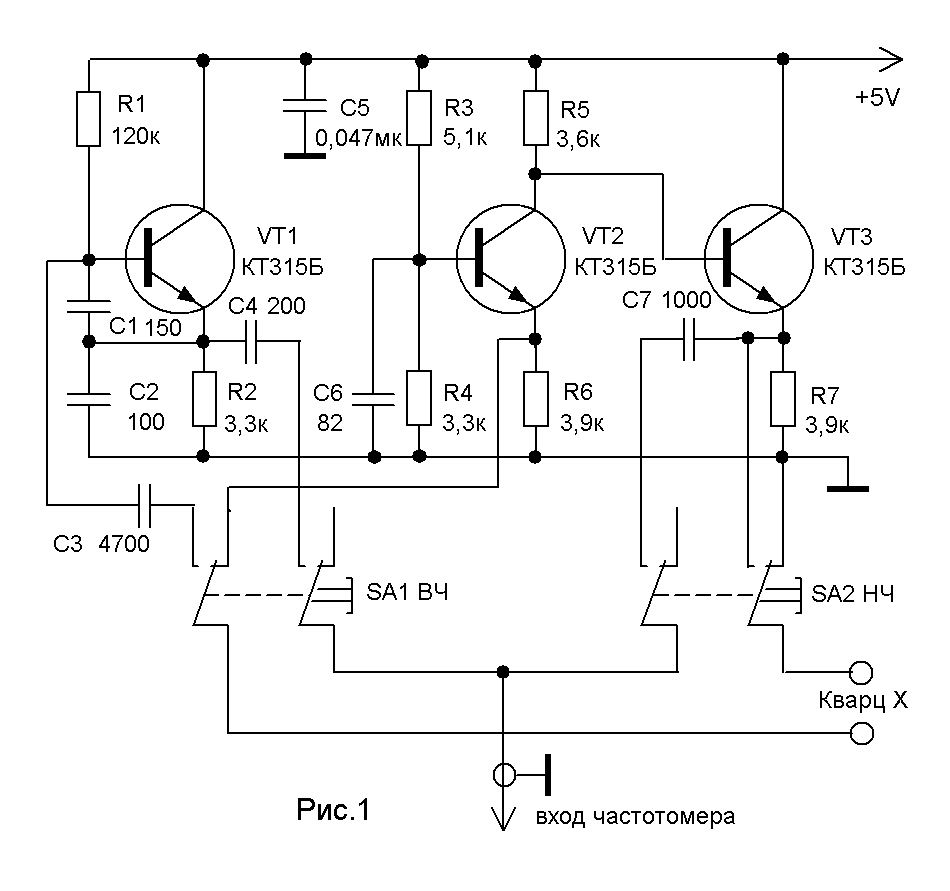

Предлагаемая схема (рис.1) содержит два независимых генератора, один из которых (VT1) собран по схеме емкостной трехточки, и позволяет возбуждать кварцы с частотой от 1 мГц до 30 мГц (кнопка SA1). Второй (VT2, VT3) собран по схеме несимметричного мультивибратора, с частотой генерации кварцев от 100 кГц до 4,5 мГц (кнопка SA2).

Конденсатор C6 расширяет верхнюю границу частоты мультивибратора с 1 до 4,5 мГц, однако его не следует увеличивать, так как при малоактивном кварце возможно возникновение генерации на паразитной емкости кварца, что выражается в нестабильных показаниях частоты. При появлении таких признаков емкость C6 следует уменьшить, либо вообще исключить. При проверке кварцев следует иметь ввиду, что на частоту кварцевого резонатора влияют как внешние цепи (емкость схемы, индуктивность проводников), так и схема подключения. Так, первый генератор (VT1) будет возбуждать кварц на частоте параллельного резонанса, второй (VT2, VT3) – на частоте последовательного резонанса. Поэтому не стоит удивляться, если показания частотомера будут немного отличаться от частоты, указанной на корпусе кварца. Кроме того, следует учесть и разброс параметров отдельных экземпляров. Высокочастотные кварцы с частотами выше 20 мГц обычно являются гармониковыми, т.е. работают на механических (нечетных) гармониках. Так, например, кварц с указанной частотой 21 мГц может показать основную частоту 7 мГц. Такие кварцы могут работать как на частоте гармоники, так и на основной частоте кварца. При проверке высокочастотных (или малоактивных) кварцев амплитуда выходного напряжения может быть небольшой, поэтому частотомер должен иметь достаточную чувствительность по входу. Схема собрана на печатной плате размером 40 Х 50 мм (рис.2).

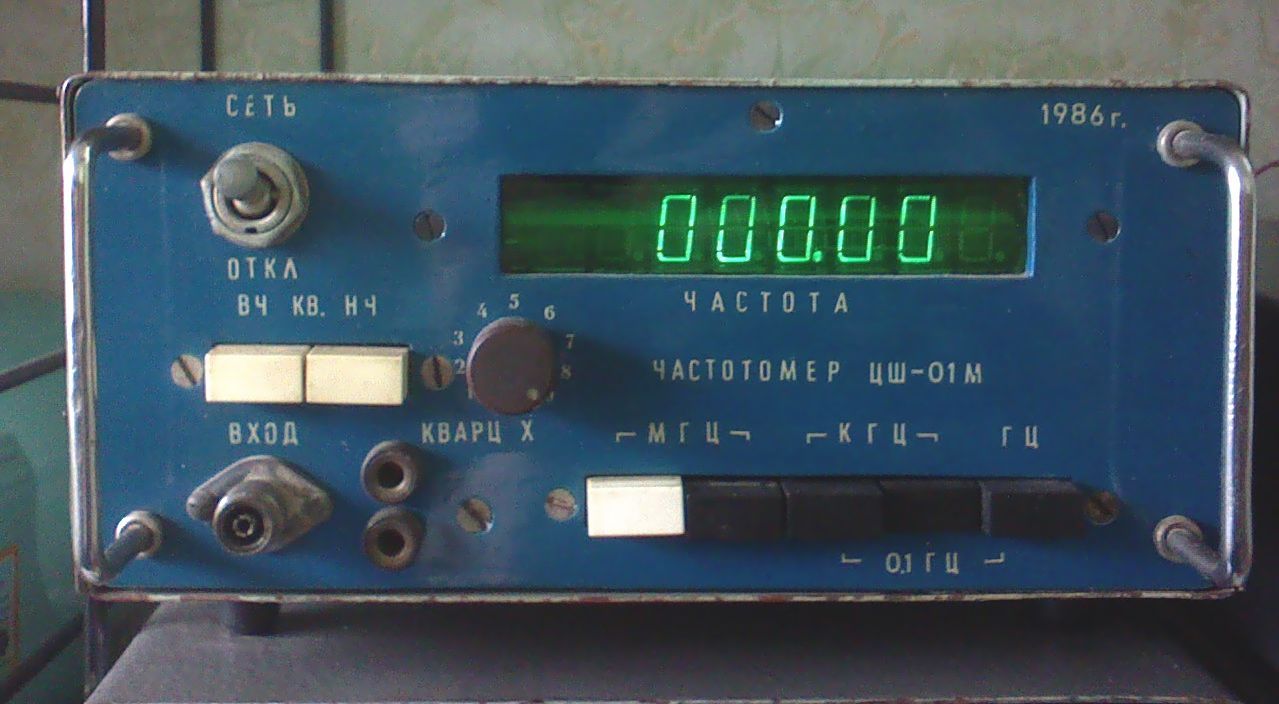

Проводники от платы к гнездам подключения кварцев должны иметь минимальную длину (гнезда должны располагаться рядом с платой). Очень удобно расположить конструкцию непосредственно в частотомере, возле входного разьема (фото 1).

Кроме проверки кварцев, можно проверять (измерять) индуктивности и емкости. Так, подключив вместо ВЧ кварца (кнопка SA1) катушку индуктивности, по показаниям частоты можно определить индуктивность (или сравнивая с эталонной, известной  индуктивностью). То же самое можно проделать, подключив вместо НЧ кварца (кнопка SA2) конденсатор, по показаниям частоты можно определить емкость (сравнивая с конденсатором известной емкости, либо составив таблицу соответствия емкость - частота). А подключив конденсатор переменной емкости, получаем ВЧ генератор с цифровой индикацией частоты.

Виктор Кандауров

Радиоаматор №9,2009г.,с.9
