Доработка китайского фонаря HEL-T93

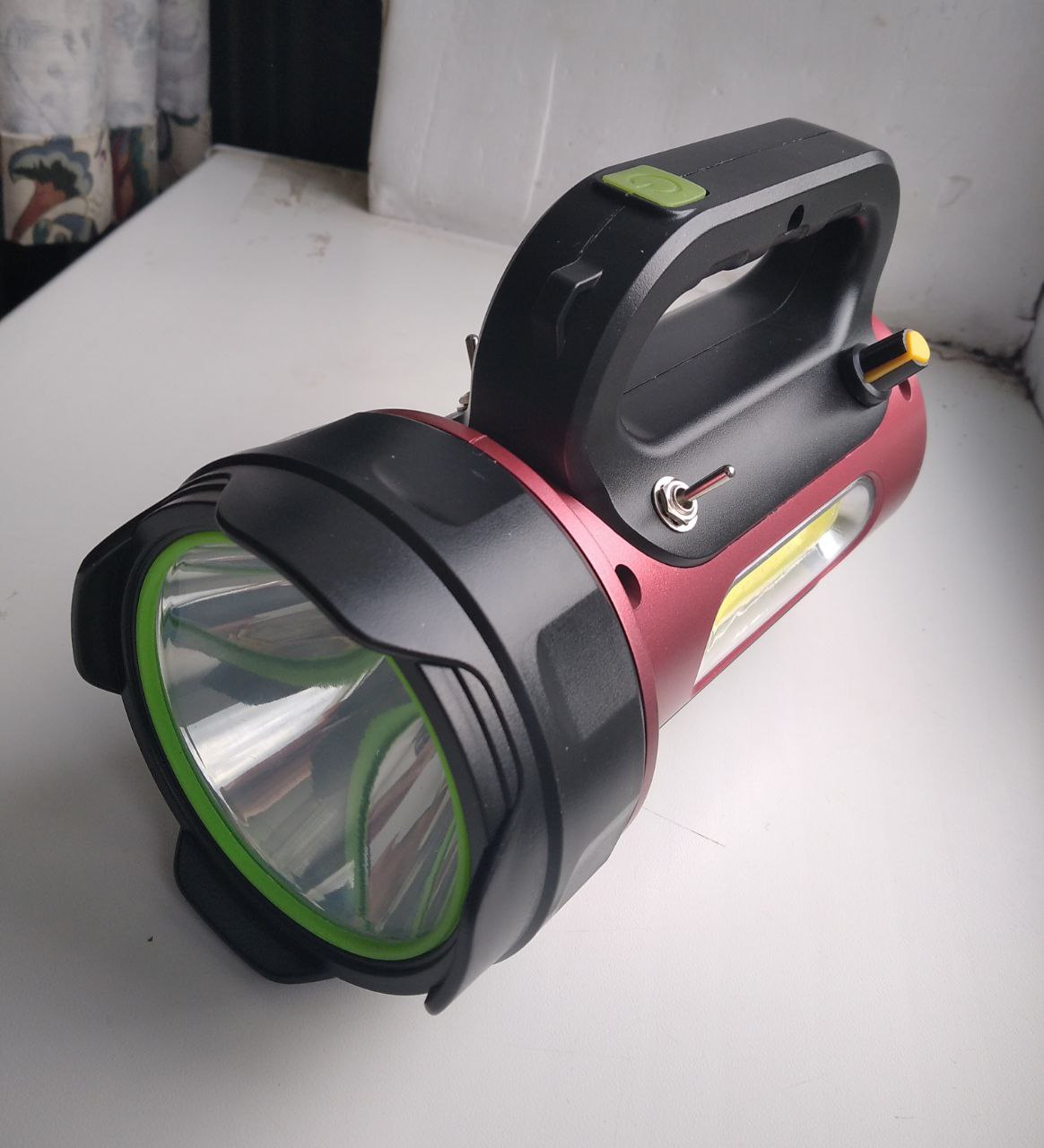

У многих китайских светодиодных аккумуляторных фонарях используется несколько режимов работы – яркий, слабый и мигающий режим. Управление режимами осуществляется последовательным нажатием одной кнопки. Однако это очень неудобно, чтобы включить – выключить, приходится многократно нажимать кнопку, последовательно проходя все режимы. В быту все режимы редко используются, достаточно было бы просто включить – выключить. Было решено переделать имеющийся фонарь HEL-T93 (фото) с учетом удобства пользования.

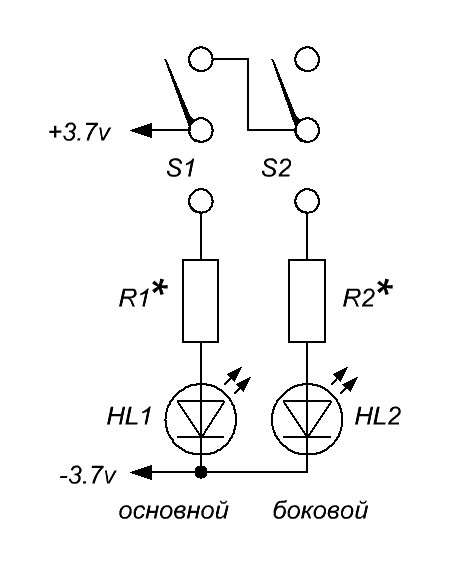

Для этого было установлено два тумблера (рис.1), схема позволяет включать передний и боковой свет раздельно, не допуская одновременного включения обеих режимов.

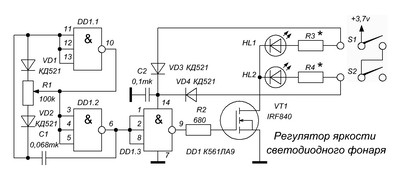

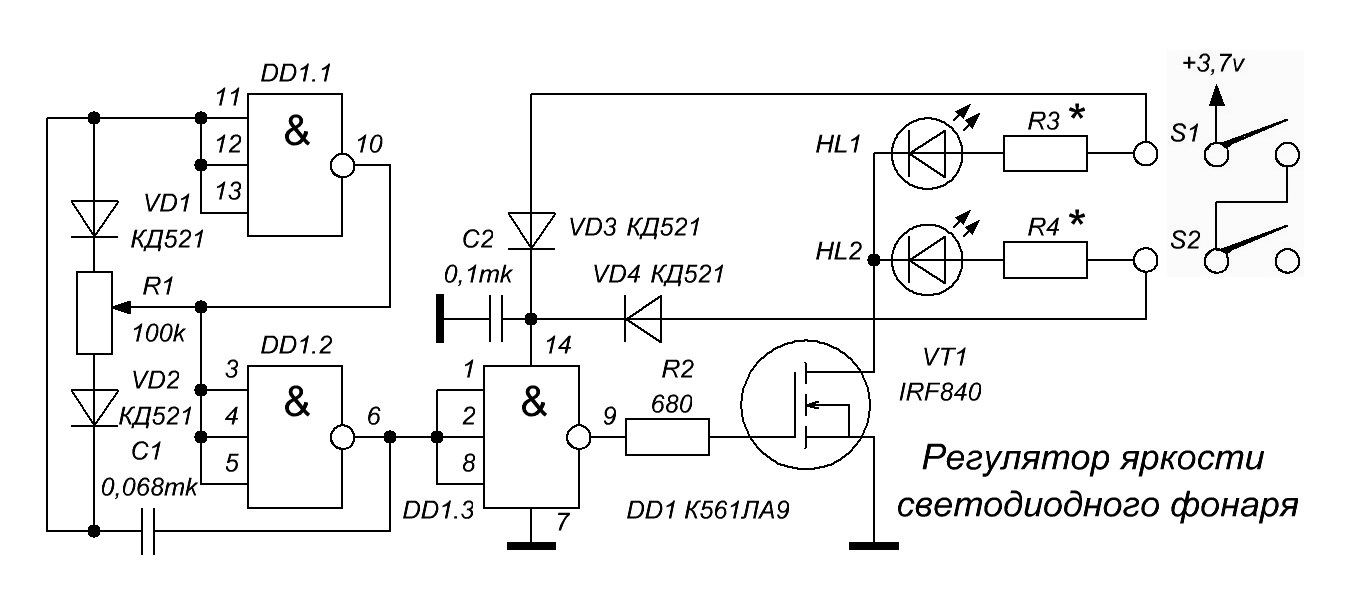

Вместо двух тумблеров можно использовать один переключающий тумблер со средним положением. Подключение осуществляется непосредственно к аккумулятору. Яркость свечения подбирается по току установленными дополнительными резисторами R1, R2. В штатном режиме основной свет - ток в диапазоне 640 – 200мА, боковой – 340 – 100мА. Резисторами R1, R2 ток выбран для основного света 400мА, для бокового 240мА. Снижение тока не сильно заметно на световом потоке, но уменьшает потребляемый ток и нагрузку на светодиоды. При отсутствии низкоомных резисторов можно использовать параллельное соединение группы маломощных резисторов 10 – 20 Ом. При желании можно добавить возможность плавной регулировки яркости. Для этого была собрана схема шим – регулятора тока на микросхеме К561ЛА9 (рис.2).

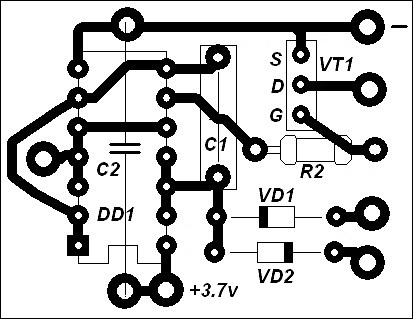

Частоту шим определяет конденсатор С1, емкость некритична. Вместо К561ЛА9 можно использовать К561ЛА7, либо любую другую, имеющую в составе три инвертора. Микросхемы 561 серии могут работать при напряжении от 3 вольт, заменить 176 серией их невозможно. Транзистор IRF840 можно заменить другим такой же структуры. Транзистор работает в импульсном режиме, охлаждение не требуется, тем более, что полевой транзистор в открытом состоянии имеет очень низкое сопротивление. Схема позволяет одновременно регулировать оба режима фонаря. Схема собрана на печатной плате размером 35х27мм. (рис3).

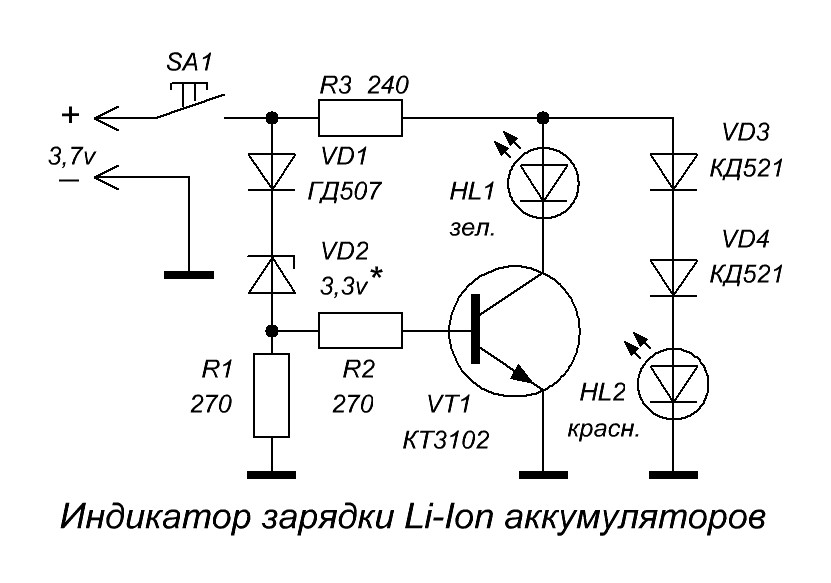

В составе фонаря присутствует контроллер заряда, однако индикация состояния батареи работает некорректно, показывает полный заряд, когда реально батарея заряжена на 30%. Чтобы контролировать степень зарядки, была собрана небольшая схема (рис4).

Для контроля степени зарядки (конца заряда), схема включается освободившейся кнопкой переключения режимов. При достижении напряжения на батарее 4,1 – 4,2v (конец заряда) красный светодиод гаснет, горит зеленый. Светодиоды установлены в имеющиеся отверстия рядом с разъемом микро-USB. Порог срабатывания схемы зависит от напряжения на стабилитроне VD2. У стабилитронов присутствует разброс параметров, поэтому возможно потребуется подбор стабилитронов, либо подключение дополнительных диодов (VD1) в прямом включении.

В.Кандауров (ex US5MQH)
