Регулируемый блок питания с защитой от КЗ

Традиционные простые схемы стабилизированных блоков питания имеют существенный недостаток, при изменении нагрузки меняется выходное напряжение из-за падения на силовом транзисторе, кроме того, они боятся КЗ в нагрузке.

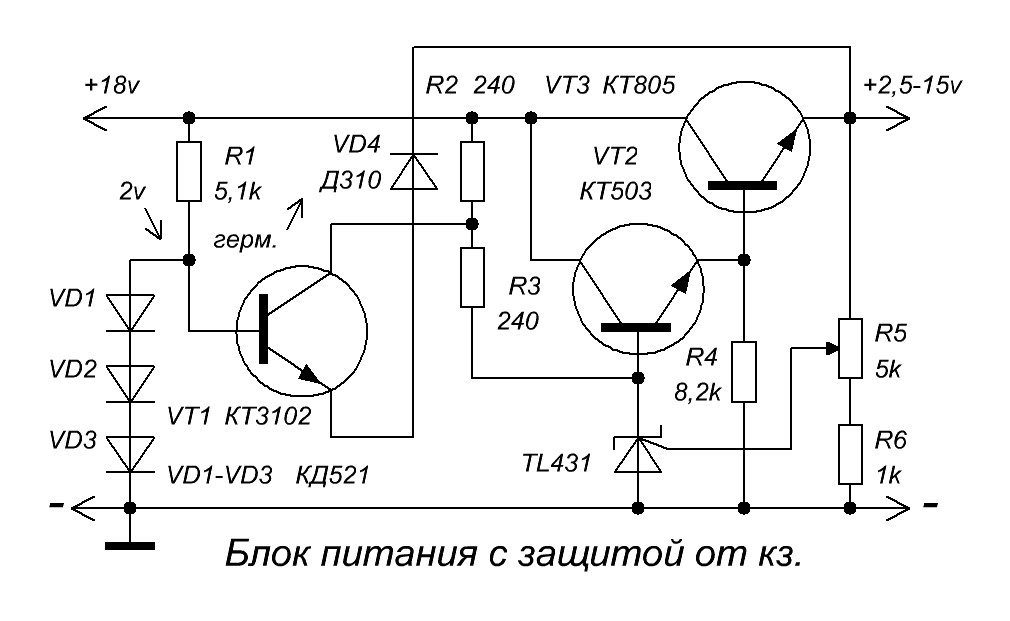

Несложная доработка схемы (рис1) с использованием микросхемы TL431 избавляет от этого недостатка, так как контроль напряжения осуществляется на выходе блока питания. На транзисторе VD1 собрана схема защиты от КЗ в нагрузке. Минимальное напряжение на выходе 2,5 вольт, однако этим можно пренебречь, учитывая надежность и хорошую стабилизацию тока нагрузки.

В.Кандауров (ex US5MQH).
